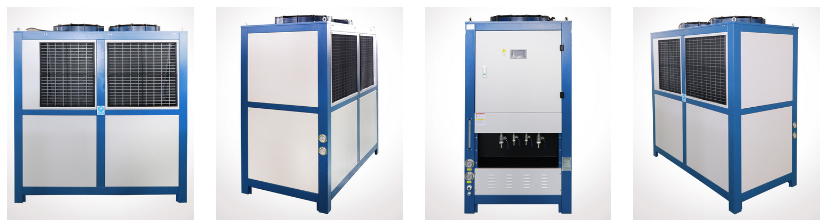

定頻D系列冷水機組
定頻（D系列）水冷機簡介
1： 系統的制冷配件均采用國際知名品牌，保證設備具有優異的品質和良好的可靠性；
2：采用優質的不銹鋼循環水泵，流量大、揚程高、噪音低、壽命長；采用PP水箱、管路、不銹鋼閥件永無生銹之憂；
3：
控制系統采用液晶全中文（或全英文）電腦控制器，CPU全自動連續恒溫控制，，操作簡單、直觀?？刂凭雀哌_(dá)0.1℃；具有故障自動診斷功能，故障實時顯
示，提示用戶快速處理。并可將故障信號通過遠程數據線直接傳輸給CNC數控系統，保護配套設備，避免造成元件和設備損壞；
4：提供多重保護功能和無源報警端子、遠程控制端 子，易于實現CNC的集中控制和監控。 具有安全保護：壓力、斷水、防凍、過熱、缺相過載保護，內部電加熱帶漏電保護。
5：其中“雙溫型″水冷卻機在為激光器提供穩定、精確的水溫控制的同時，又提供一路與環境溫度相近高溫水用以鏡片冷卻，解決了鏡片在用低溫水冷卻時結露造成損壞這一問題。
技術參數：
| 項目/型號 | KJ-D05 | KJ-D07 | KJ-D10 | KJ-D15 | KJ-D20 | KJ-D25 | |
| 制冷量 | kW | 5 | 7 | 10 | 15 | 20 | 25 |
| 電源 | V,Hz | 380,50HZ | 380,50HZ | 380,50HZ | 380,50HZ | 380,50HZ | 380,50HZ |
| 額定功率 | kW | 3.5 | 4.5 | 5 | 7 | 8 | 14 |
| 額定電流 | A | 10 | 7 | 7.6 | 12 | 13 | 20 |
| 水泵流量 | L/min | 25 | 50 | 50 | 50 | 50 | 100 |
| 水泵揚程 | m | 44 | 50 | 50 | 50 | 50 | 50 |
| 接口尺寸（低溫水） | 內螺紋 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 1 |
| 接口尺寸（高溫水） | 內螺紋 | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 |
| 水溫范圍（低溫水) | ℃ | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 |
| 水溫范圍 (低溫水) | ℃ | 28-35 | 28-35 | 28-35 | 28-35 | 28-35 | 28-35 |
| 環境溫度 | ℃ | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 | 0-40 |
| 噪音 | bB(A) | 68 | 68 | 68 | 75 | 75 | 79 |
| 保護等級 | IP44 | ||||||
| 外形尺寸W*D*H | mm | 750*700*1465 | 750*700*1800 | 750*700*1800 | 850*1200*1800 | 850*1200*1800 | 1680*890*1900 |
| 水箱容積(有效) | L | 45 | 65 | 65 | 120 | 120 | 270 |
| 重量 | Kg | 208 | 245 | 245 | 368 | 368 | 500 |
定頻系列
KJ - D 15 B L D S — 10（Y）
(1) (2) (3) (4) (5) (6) (7) (8) (9)
(1)：產品系列號
KJ--水冷機系列號
(2)：壓縮機屬性
D—定頻壓縮機
(3)：制冷量代碼（KW）
15—表示15KW
(4)：水溫控制方式
A---定頻單溫
B---定頻雙溫，高溫水電加熱控制
(5)：水溫控制精度
L—連續旁通控制方式 水溫精度±0.5度
Q—啟?？刂品绞?nbsp; 水溫精度±1度
(6)：電加熱輔助功能
D--低水溫自動加熱功能，冬季自動防凍加熱功能?！静粠?加熱輔助功能不標注】
(7)：特殊要求代號
S—離子水導電率處理功能【不帶水處理不標注】
(8)：產品結構編號
10—產品結構代碼【產品有重大結構變更時更改】
(9)：使用制冷劑代碼.
X—R 22制冷劑
Y—R410A 制冷劑
Z—R407C制冷劑

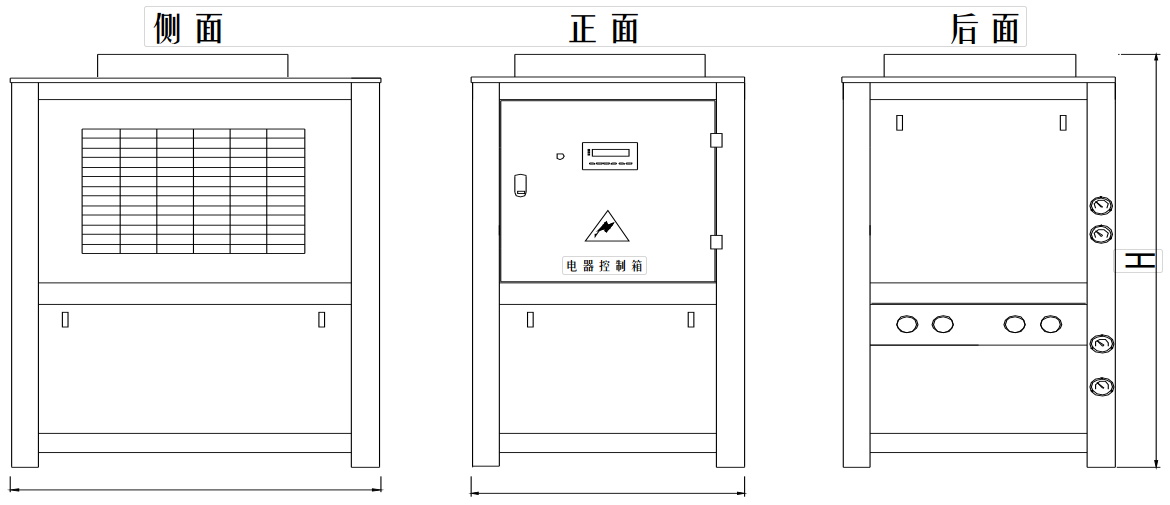

KJ-D05-D20外形尺寸
| 機組型號 | 外 形 尺 寸 | ||
| D/MM | W/MM | H/MM | |
| KJ-D05 | 750 | 700 | 1465 |
| KJ-D07 | 750 | 700 | 1800 |
| KJ-D10 | 750 | 700 | 1800 |
| KJ-D15 | 850 | 1200 | 1800 |
| KJ-D20 | 850 | 1200 | 1800 |

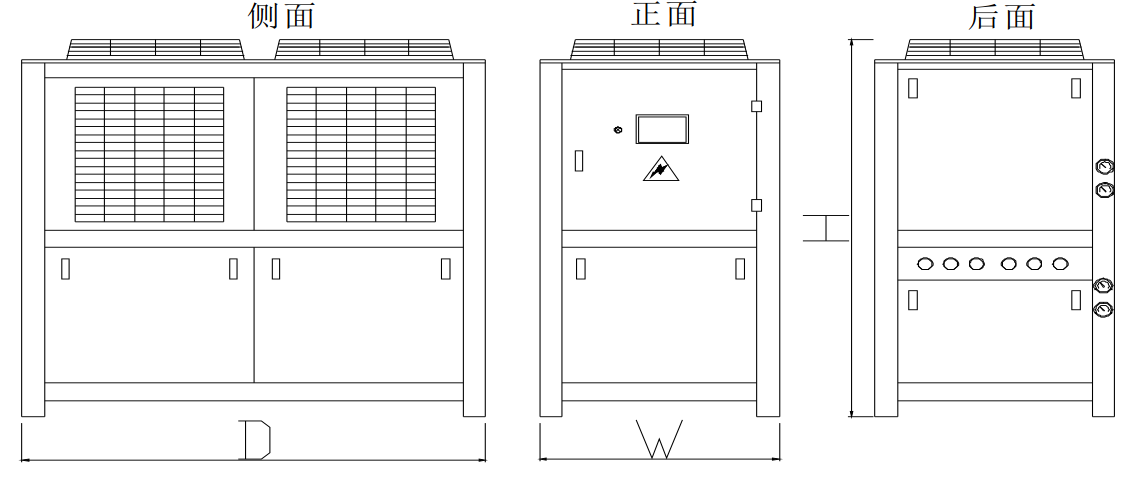

KJ-D25-D30外形尺寸
| 機組型號 | 外 形 尺 寸 | ||
| D/MM | W/MM | H/MM | |
| KJ-D25 | 1680 | 890 | 1900 |
| KJ-D30 | 1680 | 890 | 1900 |

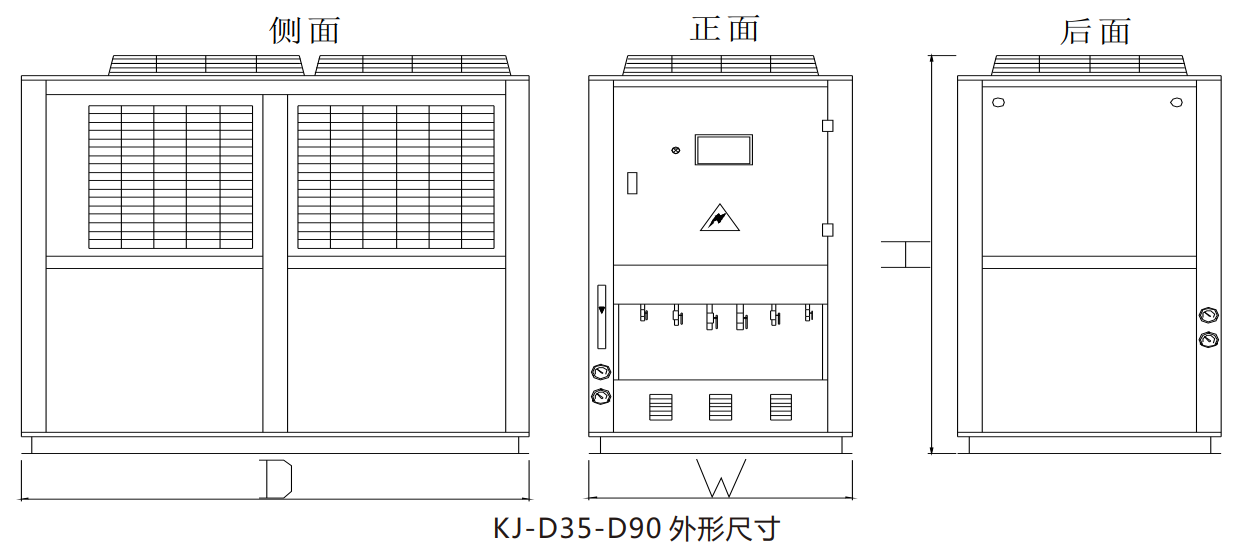

| 機組型號 | 外 形 尺 寸 | ||
| D/MM | W/MM | H/MM | |
| KJ-D35 | 2106 | 966 | 1900 |
| KJ-D39 | 2106 | 966 | 1900 |
| KJ-D45 | 2106 | 966 | 1900 |
| KJ-D60 | 2166 | 1104 | 2068 |
| KJ-D70 | 2166 | 1104 | 2068 |
| KJ-D80 | 2166 | 1104 | 2068 |
| KJ-D90 | 2928 | 1200 | 2068 |
水冷機安裝使用注意事項
1：水冷機應安裝在防雨雪和無腐蝕性氣體及環境溫度在0-40℃場合。安裝過程中應留有 充分的機組進出風通風空間
2：總電源必須匹配相應的空氣開關斷路器。連接電源制式必須與產品銘牌相符。 3：水管耐壓必須大于最高供水壓力，第一次連接前清洗水管內部。避免管路內部存留垃
圾進入配套設備.
4：管路連接時，有效保證管路通暢，降低壓力損失。如果設計管路過長，應該適當提高水 泵出水壓力。開機前應首先排放水泵內空氣，
5：水箱內應加入符合機床設備使用要求的軟化水.建議添加去離子水，純凈水或者蒸餾水. 6：長時間不開機請放盡水箱，水泵管路中的存水，防止循環水變質腐蝕管路。 7：冬季當環境溫度高于0℃時，可以開啟水冷機冬季加熱模式，保證冷卻水溫度。當環境
溫度低于0℃時，可以添加符合機床工作的防凍液。如果不能添加防凍液，建議正常開啟水冷 機，保證機組連續循環工作，防止管路受凍。"
